Yüzey pürüzlülüğü temaslı veya temassız yöntemlerle test edilebilir.
temaslı veya temassız yöntemler şekli
İletişim profilometresi

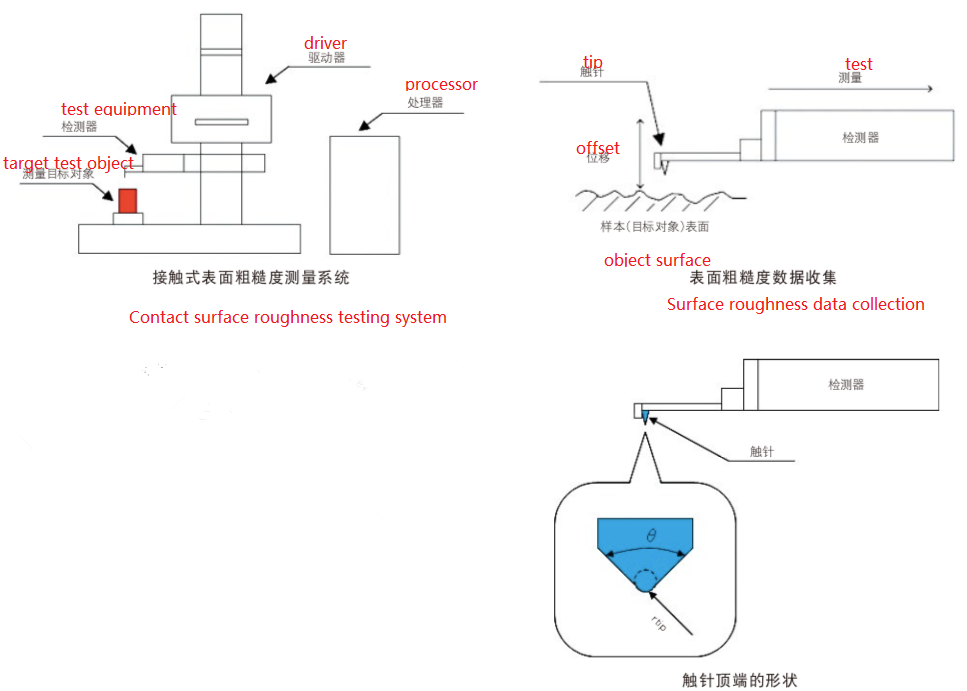

Kalemin ucu numune yüzeyine doğrudan temas eder.
Kalem, dedektörün üstüne monte edilir ve numune yüzeyini takip eder. Elektronik algılama için yukarı ve aşağı hareket eder.
Elektronik sinyal, amplifikasyon ve dijital dönüşümden sonra kaydedilir.
Bir temas yüzeyi pürüzlülük ölçer kullanarak ince şekilleri ve pürüzlülüğü doğru bir şekilde ölçmek için temas basıncı küçük olmalı ve prob ucunun yarıçapı mümkün olduğu kadar küçük olmalıdır. Kalem safir veya elmastan yapılmıştır. Uç yarıçapı genellikle 10 um'den azdır. Kalemin ideal şekli küresel uçlu bir toroiddir.
Uç yarıçapı: rtip=2um.5 um, 10um
Koni açısı: 60 derece, 90 derece
* Aksi belirtilmedikçe genel ölçü aletleri için ideal koni açısı 60 derecedir.

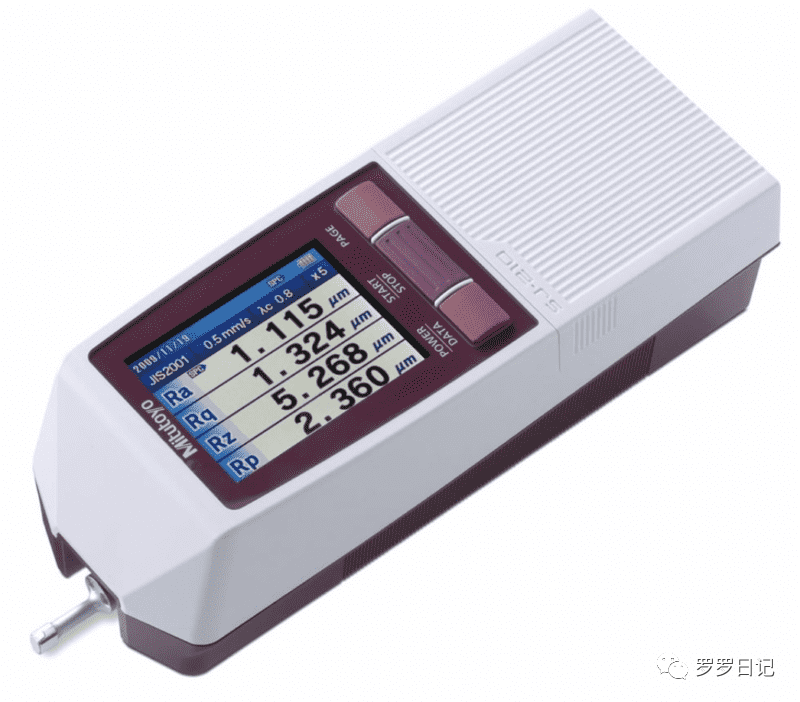

Taşınabilir yüzey pürüzlülüğü test cihazı

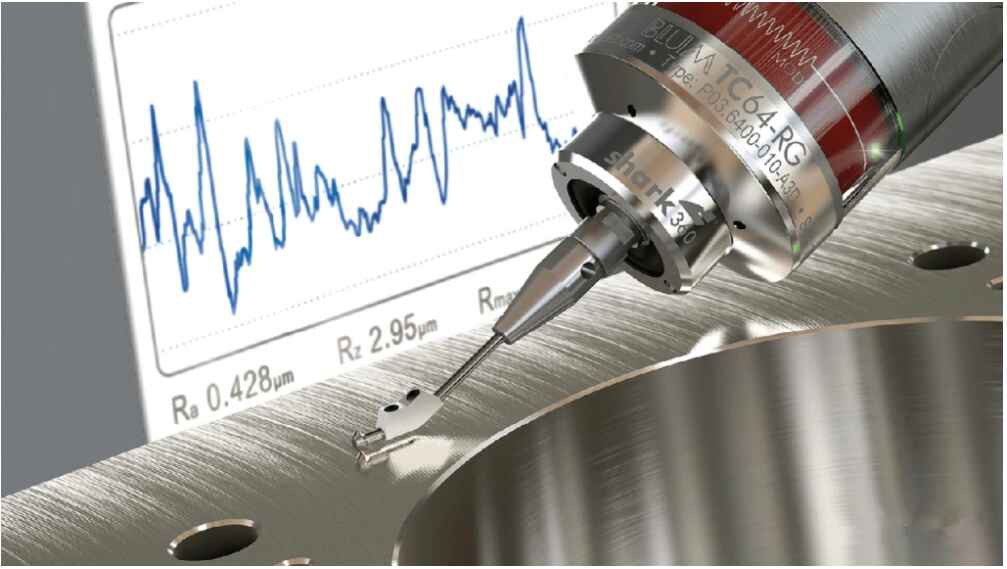

Bir kontak profilometrenin çalışma prensibi, elmas kalemin üretilmiş bir parçanın yüzeyi boyunca hareket ederken Z yer değiştirmesini ölçmektir. Prob ürünün yüzeyi boyunca, genellikle 25 mm'ye kadar hareket ettikçe, bu yer değiştirme, profilometre ekranında görüntülenen dijital bir değere dönüştürülür. Görüntülemenin ardından ürün tasarımcısı veya üreticisi ölçüm sonuçlarını analiz eder ve ürünün nitelikleri hakkında daha derin bir anlayışa sahip olabilir. Pürüzlülük teması tespit diyagramı

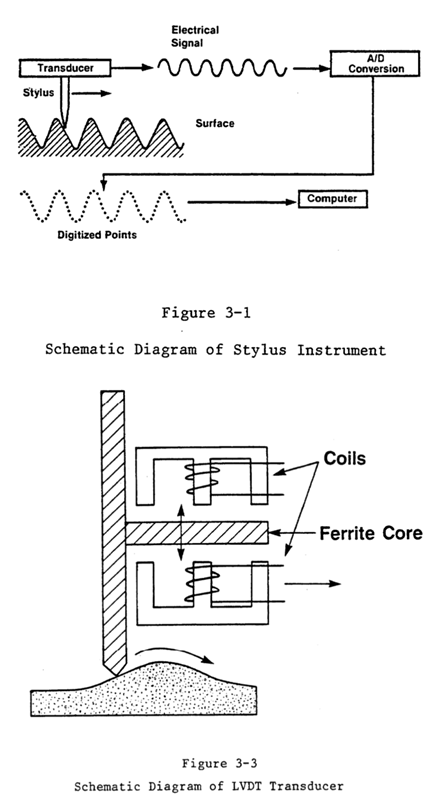

Pürüzlülük temaslı bir cihazda, prob ucu numune yüzeyi ile doğrudan temas halindedir. Dedektör ucu, numunenin yüzeyini takip eden bir kalemle donatılmıştır. Kalemin dikey hareketi, LVDT gibi bir yer değiştirme sensörü tarafından güçlendirilen ve dijital olarak dönüştürülen bir elektrik sinyali ile kaydedilir.
Temas ölçümünün dezavantajları
Çünkü prob ucu ölçüm sırasında yüzeye temas ettiğinde ürünün yüzeyine zarar verebilir ve yüzey pürüzlülüğünün değişmesine neden olabilir. Ayrıca temassız teknolojiden daha yavaştır ve ölçüm, kalem ucunun yarıçapıyla sınırlıdır; dolayısıyla büyük ölçekli üretim süreçlerinde benimsenmesi halinde montaj sürecini yavaşlatabilir. Ayrıca, temas teknolojisi hassas ölçüm noktalarının yerini tespit etmekte ve tanımlamakta güçlük çekmektedir ve numunenin incelenmek üzere kesilmesi ve işlenmesi gerekmektedir.
2. Temassız profilometre
Temassız profilometreler, lazer üçgenleme, eş odaklı mikroskopi ve dijital holografi dahil olmak üzere çeşitli teknikler kullanılarak ölçülebilir. En yaygın temassız profilometre, fiziksel bir prob yerine ışık kullanan optik bir profilometredir.
İğne deliğinin çapı yalnızca birkaç on mikrometredir ve işlevi, odakta olmadığında yansıyan ışığı kesmektir. "Odakta" olduğunda, hem normal optik sistemin hem de lazer eş odaklı optik sistemin yansıyan ışığı, ışık alma elemanına girer. "Odak dışı" gözlemlendiğinde, normal optik sistemin yansıyan ışığı (odak dışı ışık) ışık alma elemanına girer, ancak lazer eş odaklı optik sistemin yansıyan ışığı (odak dışı ışık) iğne deliği tarafından kesilir. . Yani yansıyan ışık, ışık alıcı elemana yalnızca odaktayken girer ve bu, eş odaklı bir optik sistem oluşturmanın temelini oluşturur.
Optik ölçüm teknolojisinde ışık bir ürünün yüzeyine yönlendirilir. İyi yerleştirilmiş bir referans aynasından yansımalar elde eden bir kamera, yüzeyi 3 boyutlu olarak algılayabilir.
Temaslı ve temassız ölçümün karşılaştırılması

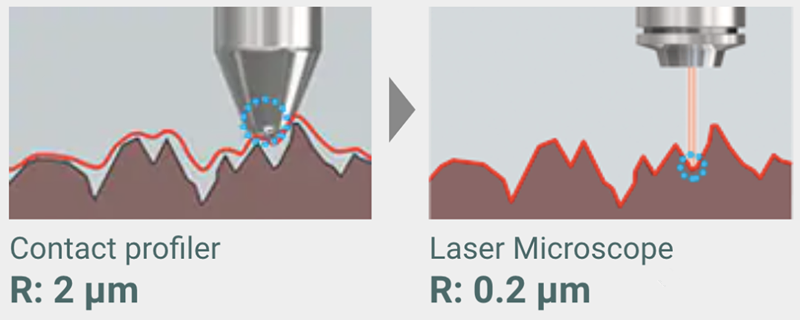

Temassız profilometreler çok güvenilirdir, yüzey değişimlerini mikron düzeyinde ölçebilir ve yüzey pürüzlülüğünü çok daha hızlı hesaplayabilir. Ayrıca temassız yüzey ölçüm araçları, prob ucunun boyutuyla sınırlı olmadığından daha geniş alanları ölçebilir.
